一、主要用途及適用范圍
MPA 661型 一體智能設置測試傳聲器由MP 661型駐極體傳聲器（簡稱極頭）和MA 661型前置放大器組合而成。MA 661型前置放大器采用不銹鋼外殼，ICP供電（BNC口）：4mA-20mA供電，標稱4mA。由于傳聲器無需外加極化電壓，對后續電路要求較低，特別適用于機器設備、車船飛機的噪聲檢測。它的輸出信號經簡單放大后即可送至A/D轉換器等信號處理電路。外形及安裝尺寸和主要性能符合IEC 61094-4和GB/T 20441.4標準，可以直接代替其它廠家和進口儀器相應的傳聲器。
二、主要規格及技術參數
1、傳聲器類型：φ12.7 mm（1/2英寸）聲壓型背極駐極體電容傳聲器，耦合腔直徑為φ13.2 mm；
2、結合靈敏度：33.11 mV/Pa；注：負載聲壓靈敏度為單位聲壓作用下輸出電纜端的輸出電壓。
3、結合靈敏度級：-29.6dB (標稱聲壓靈敏度級為-26dB,基準為1V)；

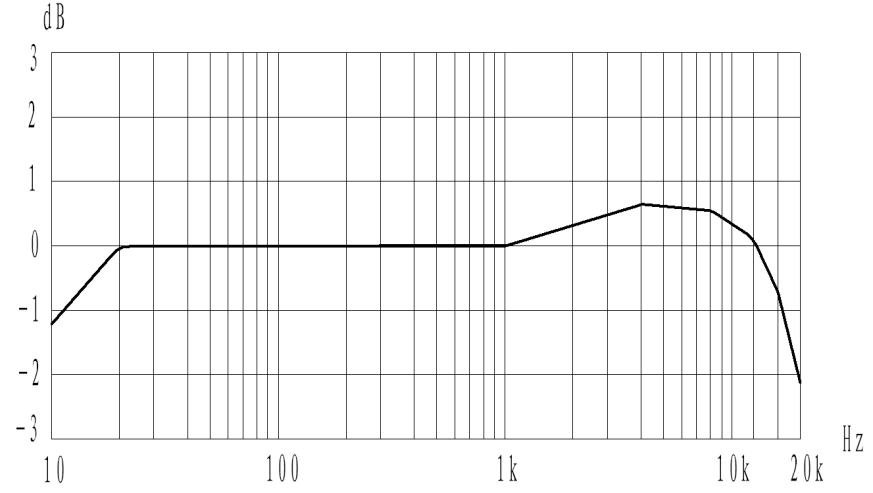

4、結合頻率響應符合SJ/T 10724-2013《電聲學 測量電容傳聲器通用規范》中規定的1級。
5、動態范圍為（16～146）dB，極化電壓：0 V；
6、前置放大器的輸入阻抗3 GΩ//0.4 pF，輸出阻抗100 Ω；
7、前置放大器供電：ICP供電，標稱4 mA；
8、MPA 661外形尺寸：Φ12.7×78 mm，重量：約150 g；
9、正常的工作環境：溫度為（-10～55）℃，相對濕度不大于85％（40℃），氣壓為（86～106）kPa， 周圍無強烈的機械振動、沖擊、強電場和腐蝕性氣體存在。
10、可能導致傳聲器損壞的溫度濕度極限值：-40℃，+80℃，98％RH。
三、主要結構和工作原理
MPA 661型一體智能設置測試傳聲器由MP 661型駐極體傳聲器和MA 661型前置放大器組合而成。MP 661是一種預極化電容傳聲器，當聲波作用于傳聲器的振膜上時，在極板間的鑲嵌電荷的作用下，傳聲器產生一個比例與聲壓的交變電壓。由于傳聲器具有非常大的輸出阻抗，其輸出電壓不便傳送和處理，MA 661型前置放大器內部裝有高輸入阻抗、低輸出阻抗的輸出器，它用于將傳聲器的高阻輸出信號轉換為低阻輸出信號，從而，可通過長達數米乃至數十米的電纜將信號送至后續電路或測量?jī)x器。前置放大器需由外部電源供電。
四、使用方法
將MPA 661型一體智能設置測試傳聲器通過ICP（BNC接口）供電，就會輸出信號的交流電壓。需特別說明的是，MP 661型傳聲器是一個線性元件，在其動態范圍之內，輸出電壓與作用在振膜上的聲壓線性相關。而在噪聲測量與評價中，更多地是使用聲壓級，聲壓與聲壓級的關系如下：
Lp = 20 lg ( p / P0 ) ………………（1）
式中：Lp 聲壓級，單位為分貝（dB），P 瞬時聲壓，單位為帕（Pa），P0 參考聲壓，P0 = 2×10-5 Pa
MPA 661型一體智能設置測試傳聲器外形圖
如果我們測出了傳聲器在輸出電纜端的輸出電壓，就可按下式計算對應的聲壓級：
Lp = 20 lg [ V /（P0 ×SZ ）] ………………（2）
式中：Lp 聲壓級，單位為分貝（dB），V 傳聲器的輸出電壓，單位為毫伏（mV），SZ 傳聲器的負載靈敏度，單位為毫伏每帕（mV/Pa），P0參考聲壓，P0 = 2×10-5 Pa
例如：我們從傳聲器單元的合格證上查得在用傳聲器的結合聲壓靈敏度為28.0 mV/Pa，同時測得傳聲器在輸出電纜端的電壓為100 mV，則可按（2）式計算出此時作用在傳聲器膜片上的聲壓級為：
Lp = 20 lg [ 100 / (2×10-5×28 )] = 105.0 dB
五、注意事項
a) 產品合格證上給出的數據是對指定的極頭和前置放大器的配對而言的，如改變配對將不能保證傳聲器的性能和指標。
b) 盡管傳聲器有著近100 dB的動態范圍，但后續電路一般是難以實現如此大的動態范圍，如要求在（35～146）dB的范圍內測量噪聲，后續電路應適當?shù)胤譃?～3個量程。
c) 傳聲器是非常精密、嬌脆的器件，謹防受到?jīng)_擊和碰磕。
d) 防塵罩對傳聲器有一定的保護作用，盡可能戴著它測量和存貯。
e) 不要擰下傳聲器前端的保護罩，盡量不要將傳聲器從前置放大器上擰下，更不要試圖觸摸傳聲器的膜片或前置放大器的輸入觸頭，那樣將非常容易損壞傳聲器。
f) 建議將傳聲器貯存于滿足以下條件的環境之中：
溫度為（10～35）℃，相對濕度不超過80％，無急劇的溫度變化，無足以引起腐蝕的有害物質， 無強烈的機械振動或強烈的電磁場作用。
